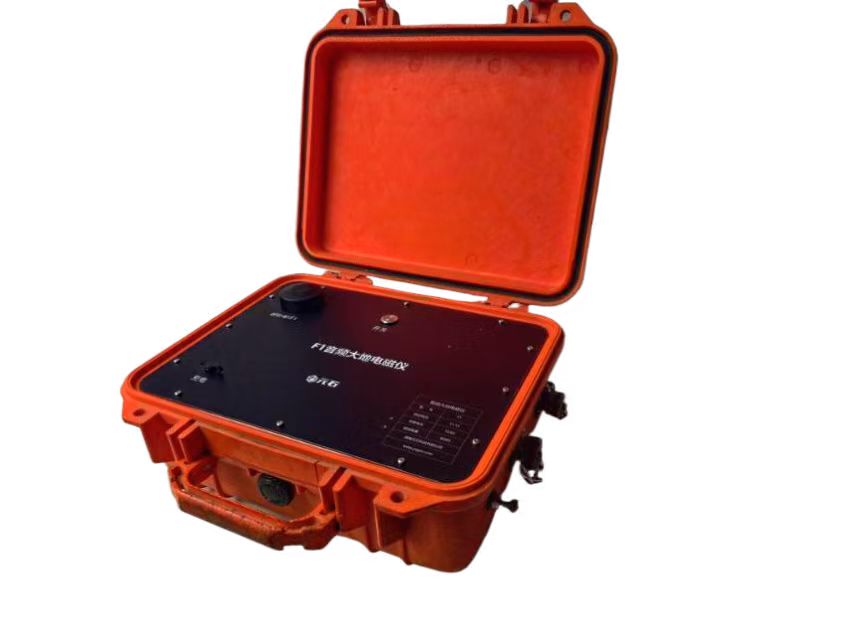

F1电磁数据采集器

F1电磁数据采集器专用于电磁数据采集、记录数据，可兼容进口仪器。采用24位ADC与低功耗处理器，以高集成度的小装置替代进口主机，实现连续采集、实时处理计算；配套UMT采集控制软件（安卓端），支持远程设置参数、实时查看数据，设备集成度高、轻便、高效、可靠，适配野外勘探全场景使用。

24位ADC 低功耗处理器连续采集实时计算 UMT控制软件安卓端适配

咨询详情

一、主机描述

F1电磁数据采集器专用于电磁数据采集，记录数据，可兼容进口仪器。采用了24位ADC，低功耗处理器，以高集成度的小装置替代进口主机，可实现连续采集，实时处理计算。设备集成度高、轻便、高效、可靠。

二、主机特点

自主研发：软硬件全自主设计研发，贴近实际需求，减轻野外工作负担。
独有的连续采集、实时计算：计算处理环节采用最新低功耗CPU和优化的计算算法，可实现连续采集、实时计算；可实时显示时间序列、功率谱、视电阻率等数据，便于现场发现异常，避免了大量的数据存储和繁杂的事后处理。
采用高精度ADC：采用24位ADC，与现有进口仪器16位ADC相比，大大提高了弱信号的分辨率。
独有的计算算法：在超高叠加次数的基础上，使用多维动态robust智能估算算法，可在大量数据中提取最可靠数据，提高弱信号的分辨率，排除随机干扰，提高数据的稳定性。
高集成度：软硬件全自主设计研发，数据转换、采集控制和数据计算全集成在一块电路板中，无插拔板卡，不会因为运输、振动产生松动，造成仪器无法启动、信号错乱等故障，有效降低故障率。系统将采集电路、电池和信号放大器集于一体，集成度高；内置电池可保障不停机连续采集10个小时以上，满足野外全天使用。
高兼容性：可导出EDI文件或Z文件格式，兼容大地电磁绝大部分数据处理软件。
高便携性：采用平板或手机作为主控，使用APP控制仪器、显示波形和计算结果；实时显示时间序列数据，监控各通道信号，及时发现布设问题。便携性、易操作性、稳定性等大大提升。
安装方式：可根据客户要求采用单独仪器盒子或集成在前置放大器中。

三、主机技术指标

通道数	4通道（EX,EY,HX,HY）
ADC	24位
数据计算	采用低功耗、高性能处理器，优化处理算法，做到连续采集实时计算
频率范围	10~100KHz，滤除直流和低频干扰；
叠加次数	高频：>2800次/min；中频：>180次/min；低频：>180次/min
数据传输方式	无线网络/WIFI
仪器控制	采用安卓平板或手机app控制仪器，可实时显示时间序列数据，监控各通道信号，及时发现布设问题
数据显示	实时显示单点频点数据和多点电阻率剖面
数据格式	RX文件（自有）、EDI文件或Z文件格式（通用）
电源	内置锂电池，12v充电
功耗	10W，功耗低、自带锂电池；单次充电可使用10h以上
工作温度	-20~70℃
主机重量	独立主机：3kg；集成进前放：2kg；
主机尺寸	独立主机：275x220x107mm；集成进前放：265x215x27mm；

四、UMTF1采集控制软件

软件描述

UMTF1采集控制软件为F1仪器配套手机端控制显示软件，可通过无线网络设置采集参数，实时查看仪器状态、显示时间序列、功率谱、视电阻率等数据。软件基于安卓平台研发，安卓平板或手机皆可运行。

软件特点

安卓系统平板或手机皆可运行
通过无线网络连接仪器，可远距离控制仪器，实时显示数据
全中文操作界面，配置简单直观
方便、简洁设置采集参数
实时显示时间序列数据，监控各通道信号，及时发现布置问题
实时显示视电阻率数据，方便监控数据质量
显示剖面数据，可选择显示视电阻率或反演电阻率的二维剖面
